一、建设背景

    依据《河北省涉气工业企业分表计电系统建设指导性意见》和沧州市生态环境局《沧州市工业企业分表计电现场端设备和布设工作技术要求（试行）》，为进一步强化环境监管力度，提升我市工业企业污染防治设施规范运行水平，提高企业“自主管理和自证守法”意识，决定在全市范围内开展工业企业分表计电工作。通过对企业全部污染防治设施、有污染物产生的生产设施设备、参与差别化管控和应急减排的生产设施、能够反映总体用电情况的总进线、其他需要监控的点位实时监控，实现对企业污染防治设施的有效监管和对环境违法行为的精准打击。

二、企业概况

    光县皓越家具五金有限公司公司成立于2015年12月11日，注册地位于河北省沧州市东光县于桥乡陈家坊村，法定代表人为赵金华。经营范围:生产销售家具、五金、塑胶制品（依法须经批准的项目，经相关部门批准后方可开展经营活动）。

三、建设目标

本次项目的建设目标为：

    1、通过对生产设施和污染治理设施等电量监测数据的采集、传输和系统平台的分析、报警，实现对企业生产设施和污染治理设施用电量实时监控。

    2、实现企业分表计电监测数据与污染源自动监控系统数据实现衔接。

四、分表计电与用电量采集解决方案

4.1 点位选取

    为确保企业安装的分表计电设备点位能够满足省生态环境厅及沧州市生态环境局对监测点位选取要求，需通过现场实地勘查，参考企业排污许可证（副本）、企业环评文件及企业一厂一策应急管控方案，并全面了解掌握企业生产设施与污染防治设施之间的对应关系，与企业共同确定监测点位。

监测点位的选取按照省市两级生态环境部门的要求包含以下关键设施：

1、全部污染防治设施；

2、有污染物产生的生产设施设备；

3、参与差别化管控和应急减排的生产设施；

4、能够反映总体用电情况的总进线；

5、其他需要监测的点位。

4.1.1

点位选取说明

    依据本企业的《环评报告》及“一厂一策”应急响应操作方案中所列明的废气产生环节及污染治理设施，并结合工厂现场实际情况，公司经我公司技术到现场实际考察，特制定点位选取方案，因为公司有条生产线，其工艺分别是生产线名称分别为，跟生产线相对应的有台治理设备，分别是，因此我方选取了个监测点位，生产线个点位，安装在，治理设备个点位，安装在。

    生产（产污）设备的分表计电监测设备均安装于相应生产设备的主电源或可以准确反映设备运行状态的关键用电环节，治理设施的分表计电设备均安装于治理设备/系统的总电源或治理设施/工艺的关键环节。

现场生产、治污设备清单

五、网络拓扑图及 ·产品介绍

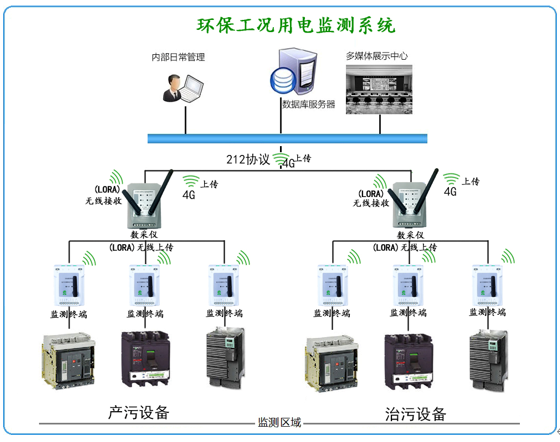

5.1 网络拓扑图

5.2 ·产品介绍

5.2.1能效监测终端

    本项目所使用的电量采集设备采用的是江苏 电子有限公司的电力能效监测终端，该系列 ·产品已经大面积的应用于多个省市的分表计电项目中，技术成熟、设备可靠、安装方便、费用低廉。

    根据现场监测功能需要，以每个设备回路为基本单元，即每个设备安装一套DTM1218型电力能效监测终端。

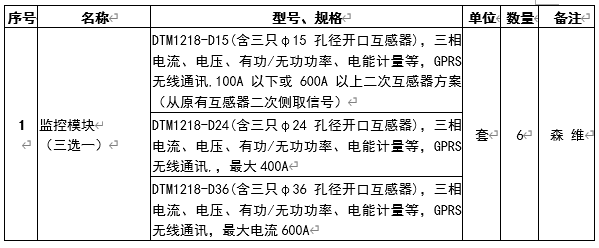

DTM1218型电力能效监测终端

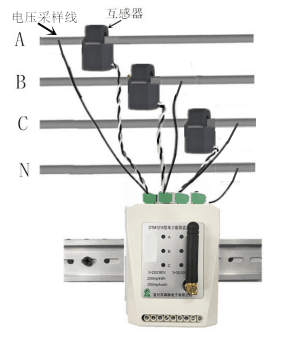

    DTM1218型电力能效监测终端主要用于计量低压网络的三相有功电能， 标配 RS485 通讯功能，选配lora小无线或GPRS移动网络，具备停电上报功能，方便用户进行用电监测、 集抄和管理。 ·产品具有精度高、 体积小、 安装方便、免调试等优点。 可灵活安装于配电箱内， 实现对不同区域和不同负荷的分项电能计量， 统计和分析。该 ·产品已取得江苏省计量科学研究院的检测合格报告。

5.2.2 数采仪

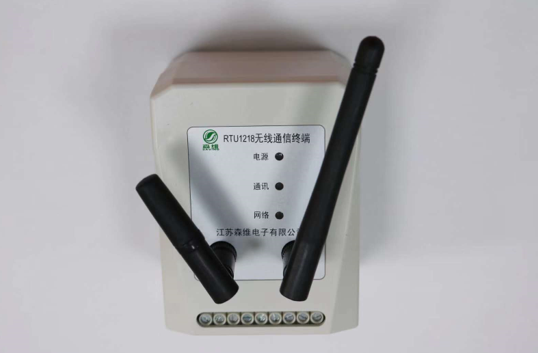

    电力数据网关终端主要用于电力能耗监测，上行4G无线通信功能，下行loRa无线抄表，实现全无线通讯，方便用户进行用电监测、集抄和远程监控管理。九游·产品具有通讯快速稳定、体积小、安装方便等优点。可灵活安装与配电箱内实现对不同区域和不同负荷的分项电能计量，统计和分析。

气候条件：

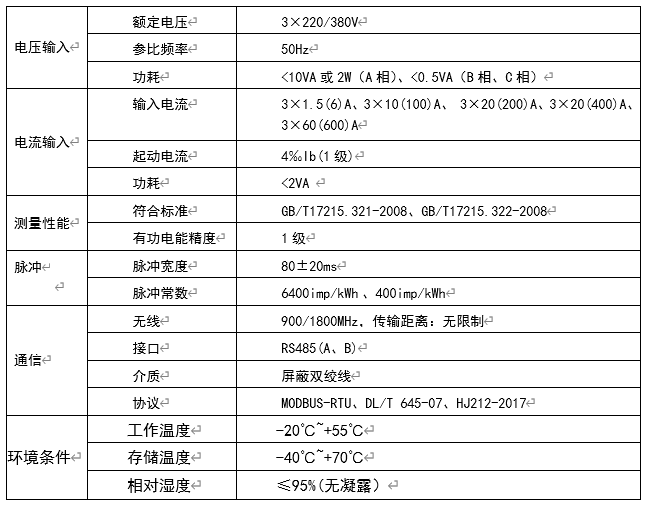

技术参数：

外形图：

基本功能

1.无线4G通讯，通过485通道设置软件完成网络参数后，连接成功服务器后，进行数据的传输。

2.下行LoRa无线通讯，通过485通道配置相应采集参数后，进行快速的抄读设备数据。

3.485口就是电表可通过RS485接口进行通讯，并且同时也可进行无线通讯，真正实现双方同时通讯而互不干扰，其中RS485口通讯速率2400bps。

4.电力网关终端内部集成补漏发机制，及时补发，提高数据的完整和稳定性。

5.本电力网关终端支持4G远程软件升级更新，节省升级成本。

六、分表计电系统介绍

    分表计电系统的主要任务是及时、准确地提供各种产污设备和排污设备的开启状态。 对企业污染处理设施运行情况进行精准管理,分表计电可省,市,县企业电量数据共享,对企业污染处理水平全过程监控。

6.1 WEB版页面

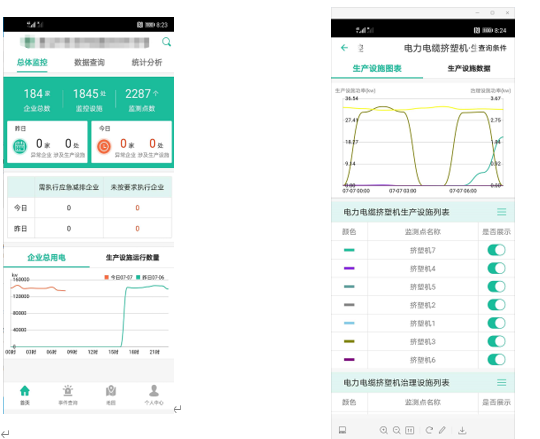

6.2 手机APP界面

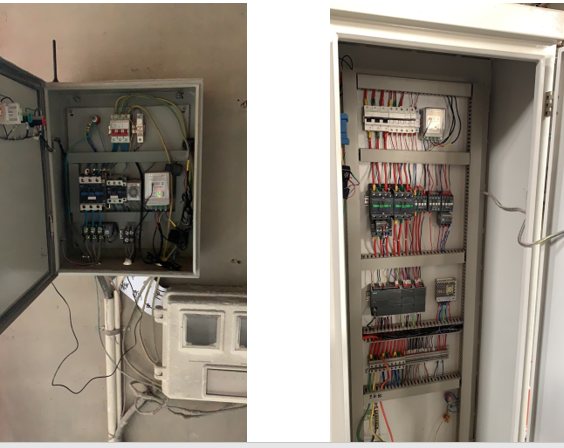

七、现场实景拍摄
